上海現代建筑設計大廈北樓2024-06-20 12:19來源：綠色建筑研習社

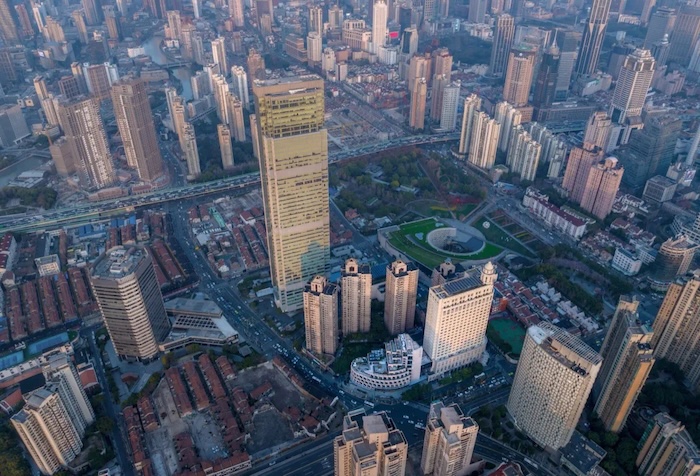

 項目現狀圖 根據《關于推進本市超低能耗建筑發展的實施意見》（滬建建材聯〔2020〕541號）、《上海市超低能耗技術導則（試行）》（滬建建材〔2019〕157號）等文件，經專家組審查，上海市靜安區現代建筑設計大廈北樓整體修繕項目超低能耗建筑方案于2024年4月獲得市住建委認定，成為上海市首個城市更新類超低能耗建筑。 現代建筑設計大廈北樓位于上海市靜安區，西至石門二路、南至山海關路、北至新閘路。總建筑面積為12710.42平方米，建筑高度44.9米，本次申報范圍為地上建筑部分（9776.21平米），旨在打造集辦公、會議、展覽等功能為一體的辦公綜合體。
現代建筑設計大廈北樓整體修繕項目不僅作為上海市建筑師負責制的試點案例，還是新型智慧城市的創新嘗試。
設計從城市關系出發，結合全新的可持續城市更新設計理念，旨在深遠影響區域及建筑內人的活動，通過此類變革重?zé)ǔ鞘谢盍Α?/span>
城市空間重構 針對原有日照條件形成的零碎形態，外立面運用了“積木”拼搭的設計理念，重新梳理建筑體塊，延續立面色彩，塑造既統一又富有變化的整體，實現“新舊共生”的建筑表達。
通過開放建筑一、二層及沿街景觀使城市空間與建筑空間相互滲透，借助共享的場所和多元的功能激發整個區域的活力；靈活的空間布局以及促進交流的多功能公共空間，構成了舒適、實用的辦公環境。

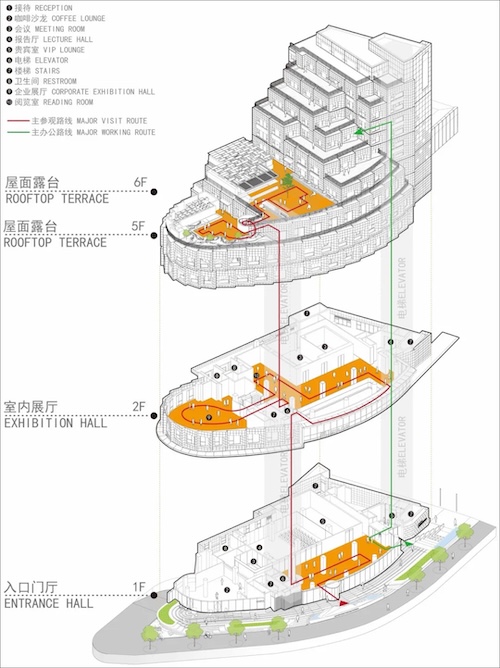

流線分析

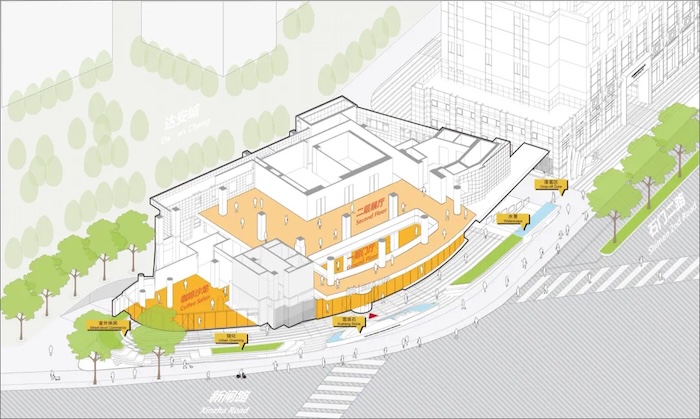

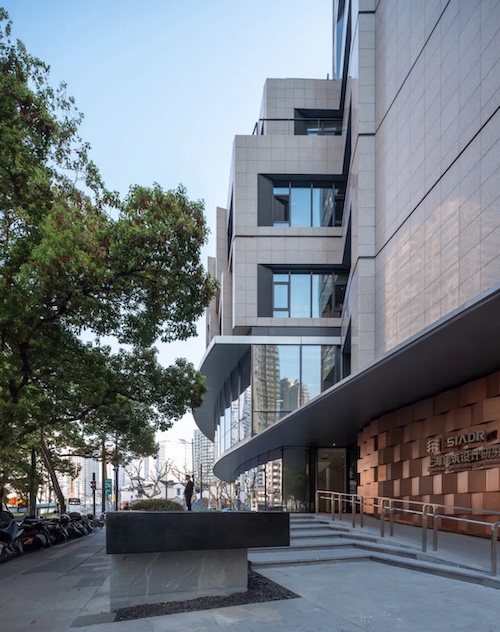

城市轉角

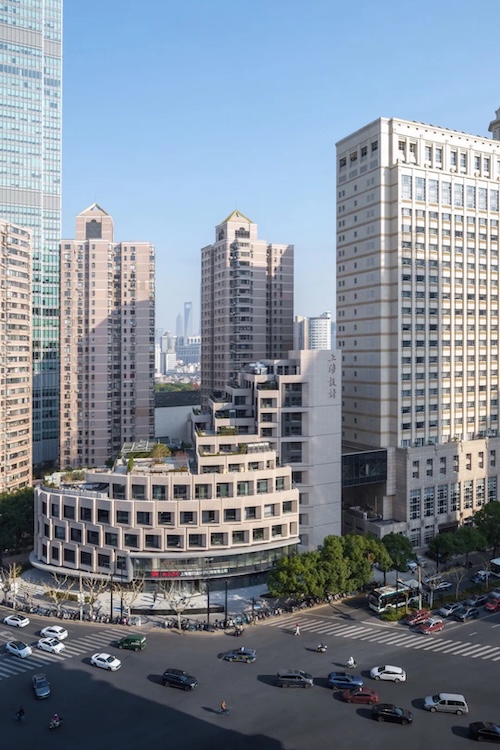

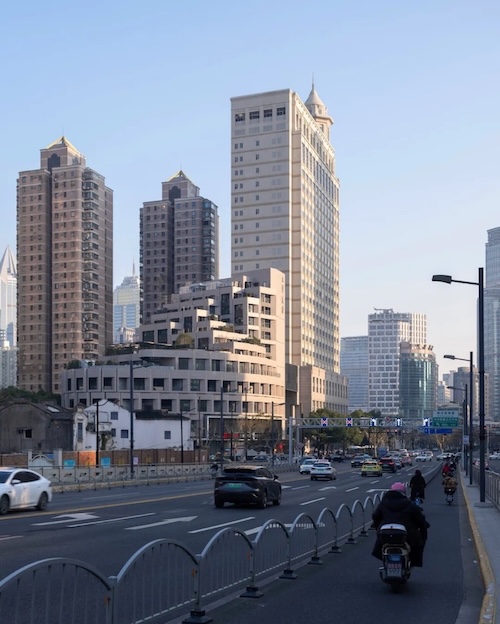

街角人視 可持續技術整合 設計融合了建造和運維的可持續指導思想，嘗試探索一種具有推廣價值的可持續城市更新模式。
屋頂雨水回用
石材利舊示意
立面遮陽 可持續設計以全生命周期為導向，注重實用性與經濟性平衡，并對施工進行全程指導和監管。結合被動式設計大幅提升圍護結構的熱工性能；創新應用光儲直柔能源系統與雨水凈化景觀一體化技術；室內環境采用健康優化策略等。

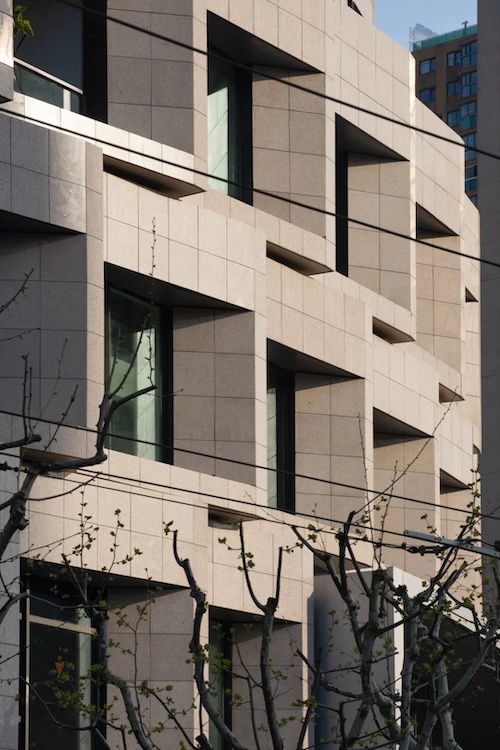

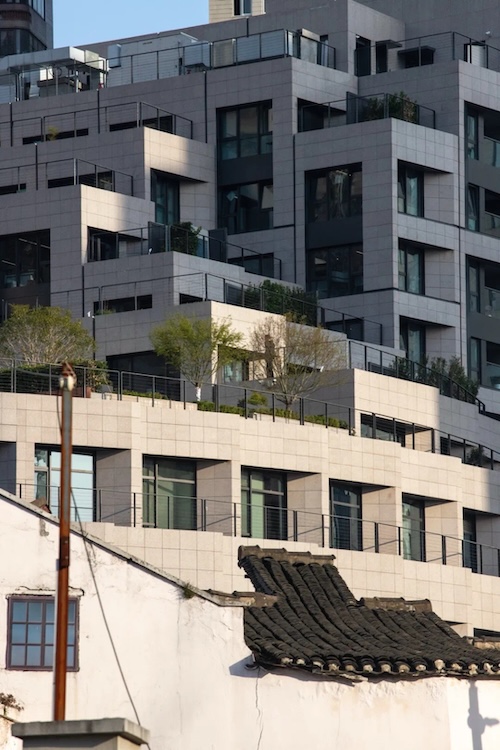

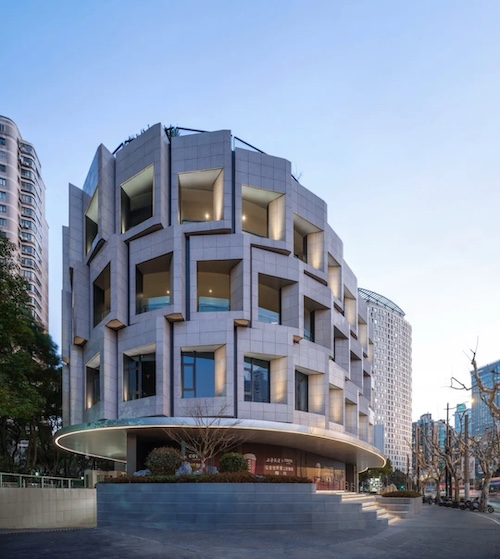

建筑立面

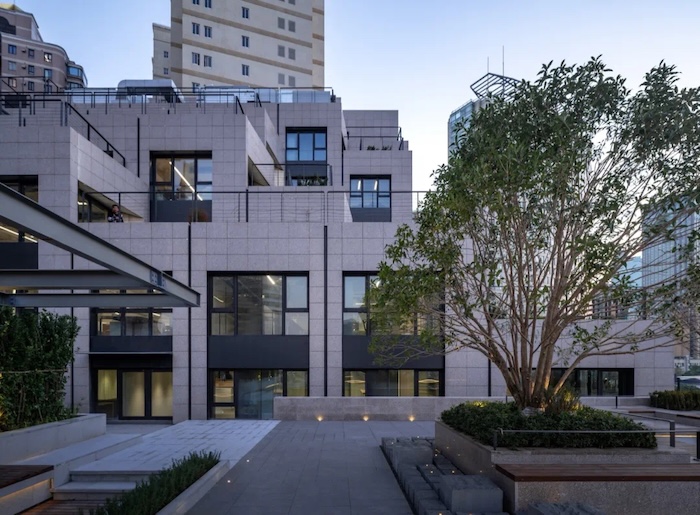

屋面露臺 智慧化升級 完善智能化系統的控制和應用，構造高效適用的建筑設備與服務管理，實現環境與服務的綜合運營。
落客區 建立基于BIM一模到底的智能運維平臺，通過場景化模式整合辦公、物管、訪客等系統。特別設置用戶交互界面引導節能行為，構建“人-建筑-城市”的可持續互動機制。

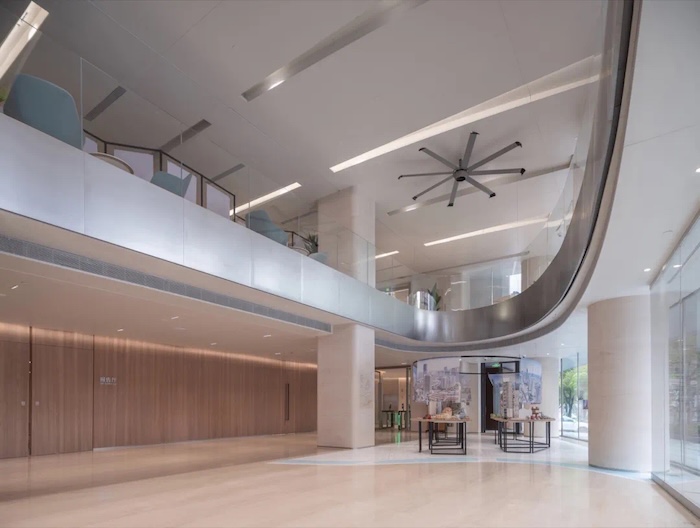

一層大堂

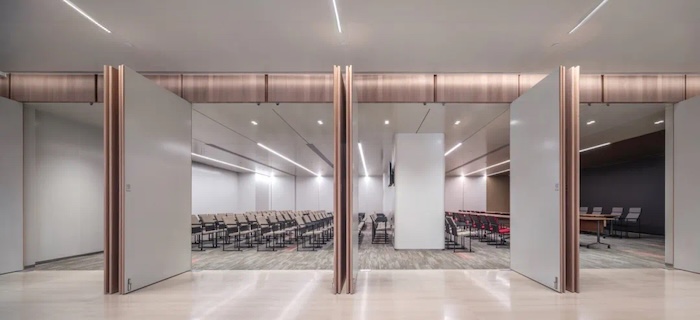

報告廳

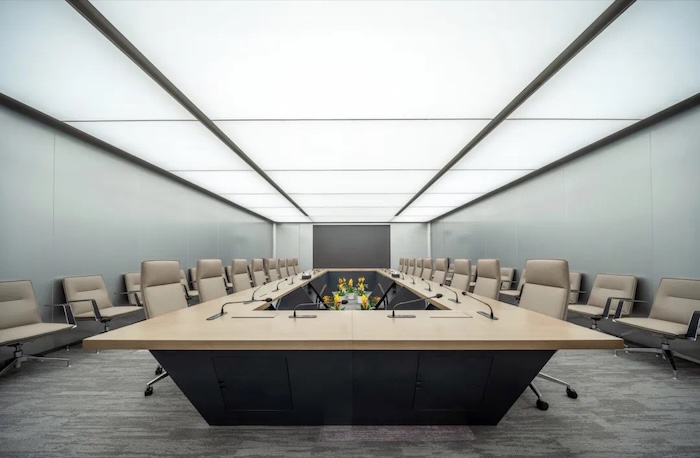

會議室

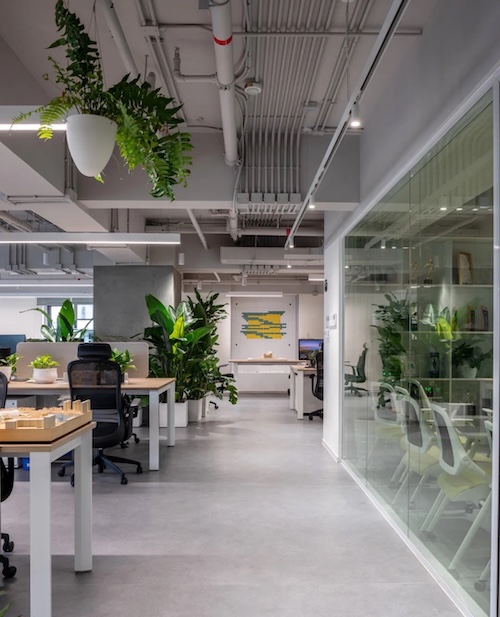

辦公室 作為上海市首個由建筑師全程主導的既有建筑改造項目，本項目不僅體現了對歷史和文化的傳承，還融合了現代建筑科技和綠色低碳的環保理念，其“可感知的可持續性”為高密度城市更新提供了從設計理念到實施路徑的系統性參考。

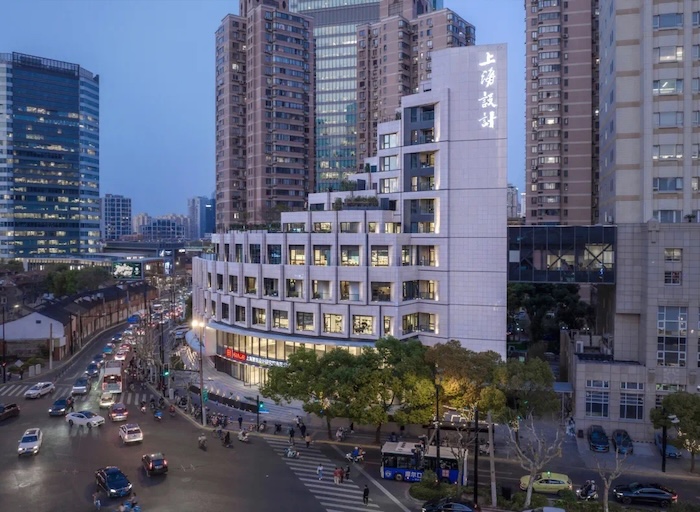

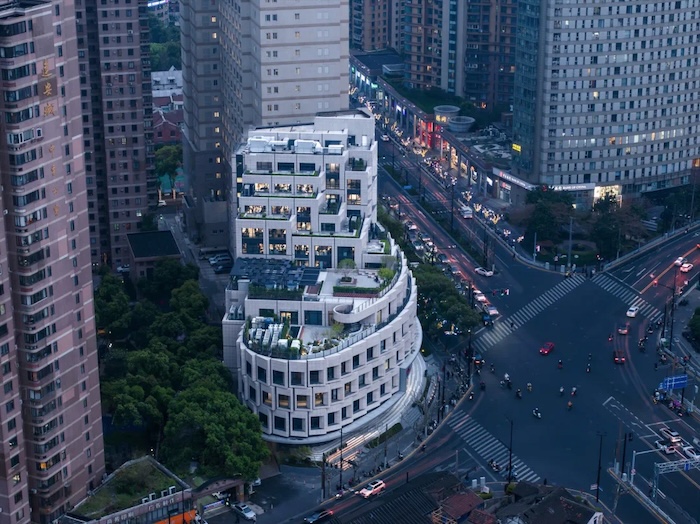

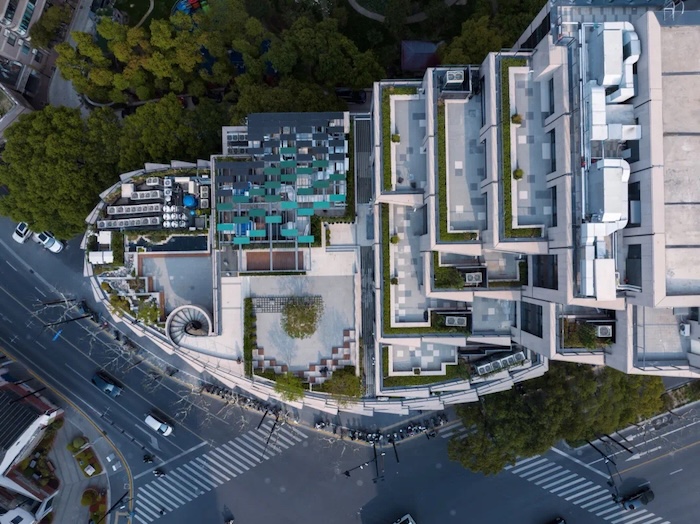

夜景鳥瞰 項目聚焦十類可持續技術策略及一項創新技術。 十類可持續策略 1 提升圍護結構整體性能 現狀為石材和面磚外墻，無保溫，窗戶較小且為單玻塑鋼窗。改造后，整體擴大了窗墻比，沿街西北向主立面改造為裝配式單元幕墻，采用巖棉板外保溫，并且結合立面造型的巧妙設計了建筑外遮陽，降低西曬的影響；對建筑熱橋進行精細化設計，打造了近無熱橋的外圍護結構設計，東南向非主要功能房間區域采用保溫裝飾一體板。
外立面改造及保溫設計

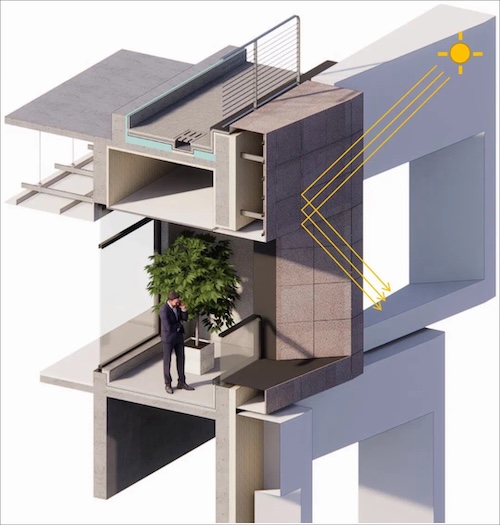

裝配式單元幕墻外遮陽設計 2 提升空調系統能效及舒適度 空調系統原為多聯機，且大部分已使用十幾年，塔樓部分無新風，層高較低。改造時充分考慮利舊，保留少部分能效較高的室外機，其余更換一級能效的多聯機。同時，增設帶熱回收的新風系統，提升室內舒適度。
空調系統示意及負荷計算 3 提升室內環境靈活適變性 優化室內風、光、熱環境，以達到室內人體良好的舒適性、建筑能耗降低和建筑美觀的三重效果。一層大堂設計HVLS電扇，降低過渡季節能耗。
HVLS吊扇流場模擬 4 提高照明系統節能效率
采光區域照明單獨控制 5 提升運營使用能效 原來4部2006年安裝的電梯全部更換為變頻調速驅動或帶能量反饋的VVVF驅動系列電梯，并對建筑設備管理系統進行改造，分層分項進行建筑用能監測，鼓勵節能行為，并計劃通過電子屏幕顯示不同樓層的分項用能數據，向公眾傳遞節能減碳理念。
用能監測及展示 6 提升生活熱水電氣化改造率 5樓為員工食堂，對原燃?xì)鉄崴到y(tǒng)進行改造，考慮電氣化轉型，并結合廚房布局及管線排布，更換為直熱承壓式空氣源熱泵熱水系統以及電輔助加熱器，降低熱水能耗。 7 提升室內空間健康度 結合內裝設計，對室內空間進行健康優化，如采用透明玻璃隔斷提升室內自然采光，樓內設置展廳、咖啡廳、休息空間等，增加對員工的人文關懷。通過對現有使用率不高的樓梯間進行藝術氛圍的改造，引導員工步行替代乘電梯，并串聯健身房、餐廳、屋頂花園等形成漫步環路，鼓勵員工健康生活。室外設置小型氣象站，室內設置空氣質量監測系統，讓建筑環境可感知。
平臺公共空間漫步環路 8 提倡近零廢設計 改造設計保留了梁、柱、大部分樓板、剪力墻，立面石材拆除后再回收利用，并設置單元式幕墻體系，以此減少建材生產過程以及建筑改造過程中的碳排放。加建濕垃圾處理房，采用生化一體機對餐飲濕垃圾進行處理，并最終轉化為廚余垃圾有機肥料用于場地內植物養護，實現近零廢設計。

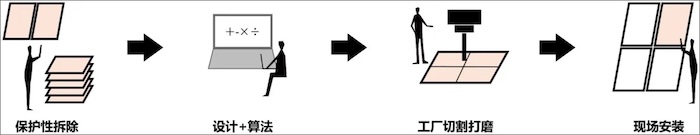

石材拆除回用示意圖 9 提高雨水資源利用 屋面采用階梯式雨水凈化，對雨水進行收集、凈化、并回用，利用蓄水裝置吸收雨水用于植物補水。同時將雨水融入景觀設計，利用生態凈化和污水處理器相結合的方法，將雨水的徑流組織和處理過程作為屋頂景觀設計的元素，讓可持續可感知。

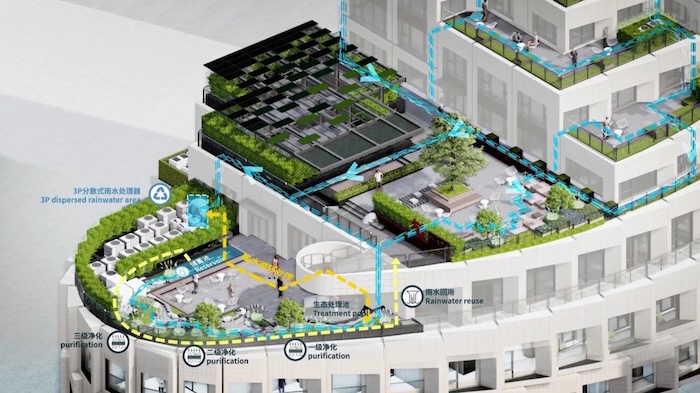

屋面雨水回用示意圖 10 提升可再生能源利用 對現狀屋面輻射條件進行分析評估，增加太陽能系統。根據南樓和北樓屋面不同的太陽輻射條件，南樓采用晶硅，北樓采用薄膜或PVT光伏光熱一體化產品，發電用于北樓。
南樓及北樓屋面太陽輻射條件分析 光儲直柔創新技術 設計集光伏發電、儲能、直流配電、柔性用電于一體的“光儲直柔”建筑，構建直流微電網，實踐建筑負荷側需求響應技術，降低電網峰值期間的壓力。
本項目作為典型的城市更新類超低能耗改造項目，在滿足室內光環境、風環境、熱濕環境等舒適度的同時，通過增加圍護結構保溫、優化空調機組、照明等設計手段，降低建筑的運營能耗。可為同類項目提供一種以可持續為目標的更新思路，助力上海市超低能耗建筑規?；茝V和既有建筑節能改造目標的實現。
|
