加拿大不列顛哥倫比亞省Soo山谷SoLo小屋

SoLo小屋并不是典型的高山住宅，它坐落在森林覆蓋的小丘上，可以俯瞰不列顛哥倫比亞省海岸山脈惠斯勒北部壯麗的Soo山谷。設計實現了業主對未來零排放建筑的暢想與愿景，完美地呈現了在遠離塵囂的環境中自給自足的獨特方法。SoLo小屋以提高能源效率為目標——選用精簡的建筑材料，產出大于自身需求的能源，同時還避免了化石燃料的使用。

SoLo小屋在美學與結構方面突破了傳統的設計思維，不僅如此，它還是匯集了低能耗系統、環保材料、預制和模塊化施工方法以及能源自給自足方案的試驗場，為加拿大地球塔等大型項目提供了參考。SoLo小屋通過了被動式能耗住宅認證，使用木材作為主要的結構材料，由內到外展現了木材本身的美——是一座“花旗松的殿堂”。

被動式住宅——外圍結構特色

在極端的氣候環境下，SoLo小屋充分運用外圍結構，來確保能源使用效率和舒適度。經過對被動式住宅的研究，方案為小屋設計了雙層外墻，外層是具有遮蔽作用的厚質木框架，足以抵御當?shù)氐暮錃夂颍叨冉^緣的內層則發揮保溫的作用。此外，SoLo小屋具有出色的熱性能和氣密性，在各種天氣情況下的熱建模測試中表現出色。而兩層高的大型玻璃窗能夠?qū)邀惖纳焦染吧珟胧覂?nèi)。最終，SoLo小屋獲得了被動式住宅協會的低能耗建筑認證。

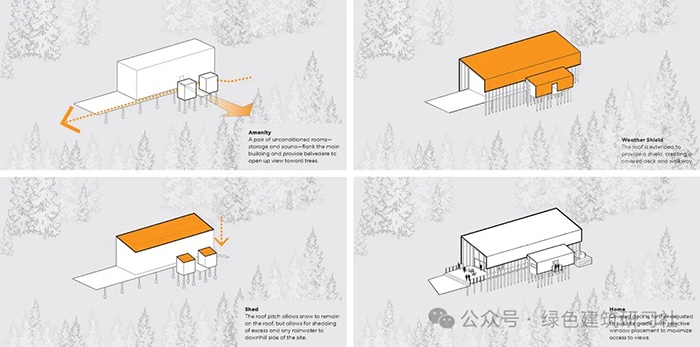

設計分析

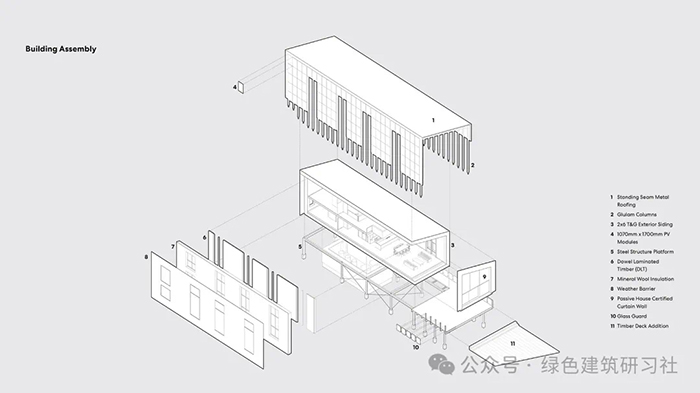

分解軸測圖

自給自足的能源策略

作為一個能源自給自足的住宅，SoLo小屋擁有大量的設備以支持獨立運作。為了避免使用化石燃料等不可再生資源，SoLo小屋集成了光伏發電、地?zé)崮芙粨Q系統和氫燃料電池作為備用的能源貯備方案。在充分考慮地形、能源效率以及冬日的積雪量之后，32kW的光伏發電板被垂直安裝在南側的外立面上。同時，作為太陽能發電的補充，設計為風能發電設備預留了位置。不僅如此，SoLo小屋能收集和處理其內部的飲用水，并對自身排放的廢水進行預處理。超越零能耗標準、能生產額外能源的住宅由此誕生。

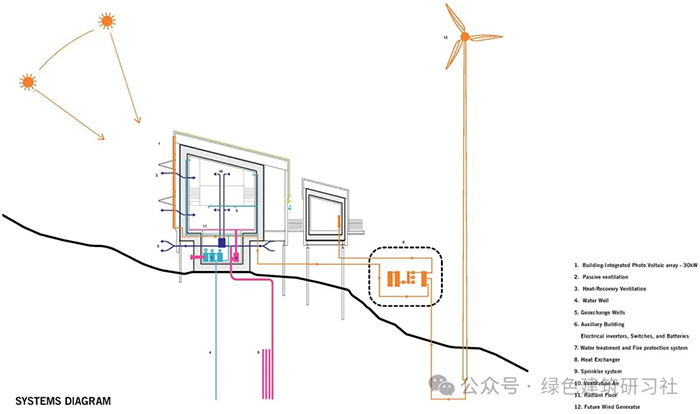

能源系統分析

預制與模塊化施工

為了解決位置偏遠和季節性施工所帶來的挑戰，當?shù)厥┕し筋A(yù)先制作了模塊化的建筑構件，在夏季實現快速搭建，同時減少了需要運輸?shù)浆F(xiàn)場的設備和材料，也因此大幅減少了項目產生的碳足跡。施工方在崎嶇的山地上搭建了輕盈的結構安放SoLo小屋，將對場地的影響降到最低，SoLo小屋如同一位來到山谷的“訪客”，巧妙地融入到自然景色中。

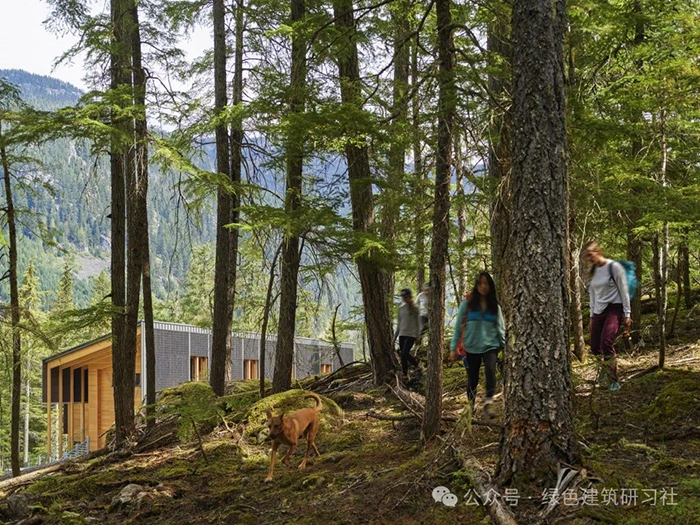

融入自然中的木屋

實用導向的美學設計

由于位置偏遠，SoLo小屋的設計方案有意表達真實和理性，體現了實用美學。著眼于建筑的基本構造，SoLo小屋用精簡的材料、高度一致的色彩搭配和出色的建筑細節，展現簡約之美。出人意料且尤為特別的是，SoLo小屋的室內設計僅使用了六種材料，其中花旗松被大量運用在結構和飾面上。

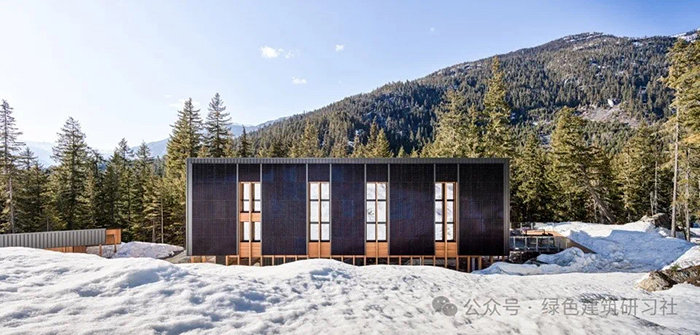

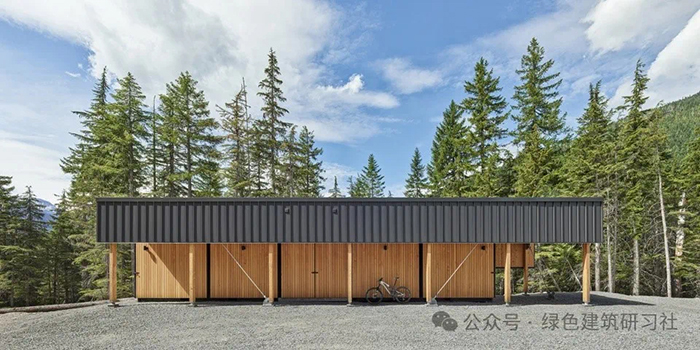

建筑外觀，用料精簡

關于熱橋效應的研究

在設計過程中，設計師完成了關于《熱橋效應對建筑性能與設計過程的影響》的研究。SoLo小屋作為被動式能耗住宅，通過建筑的圍護結構來減少熱能流失并創造舒適的室內環境。該研究探討了熱橋效應對建筑性能的影響，通過細節設計來緩解熱橋效應。此外，針對熱橋效應設計師制定了專用的計算工具與工作流程，應用到項目當中。

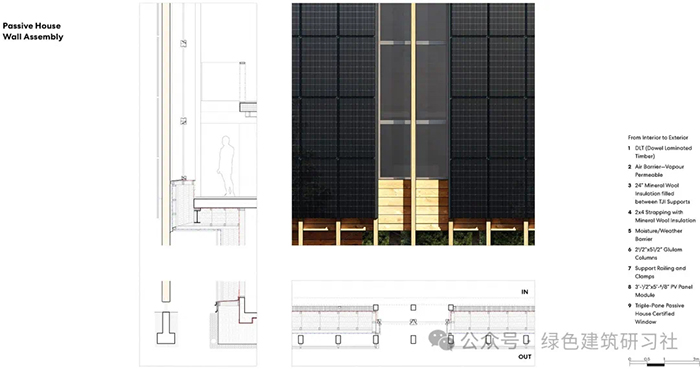

被動房墻壁細節

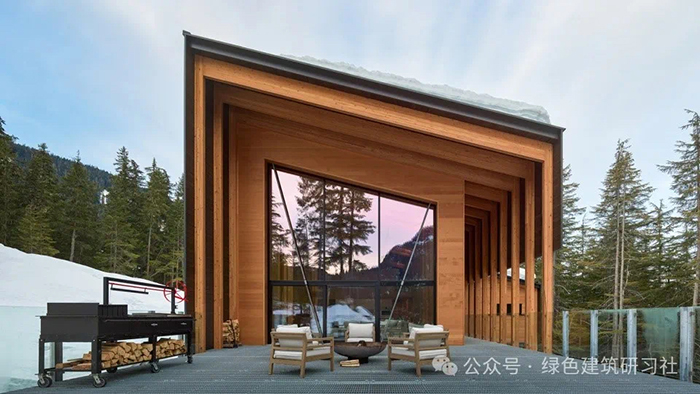

觀景平臺

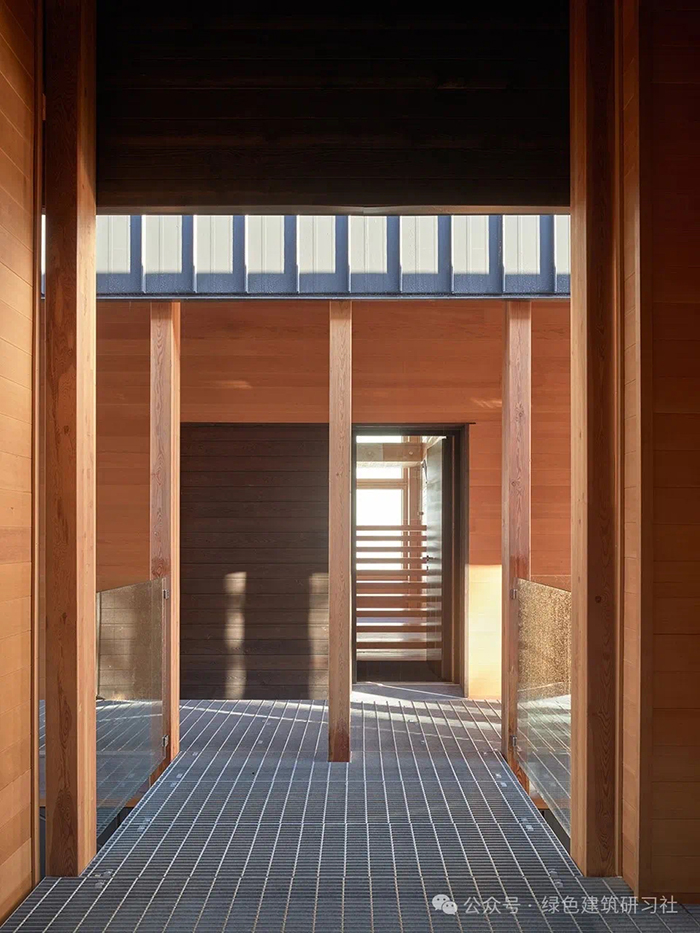

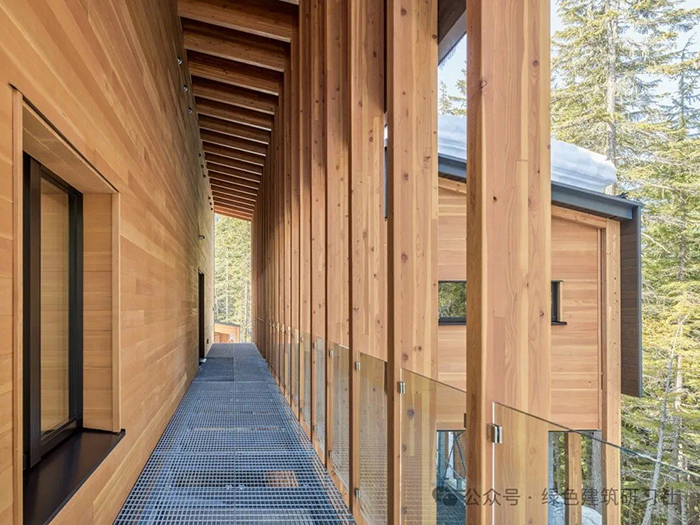

室外走廊

結構細部

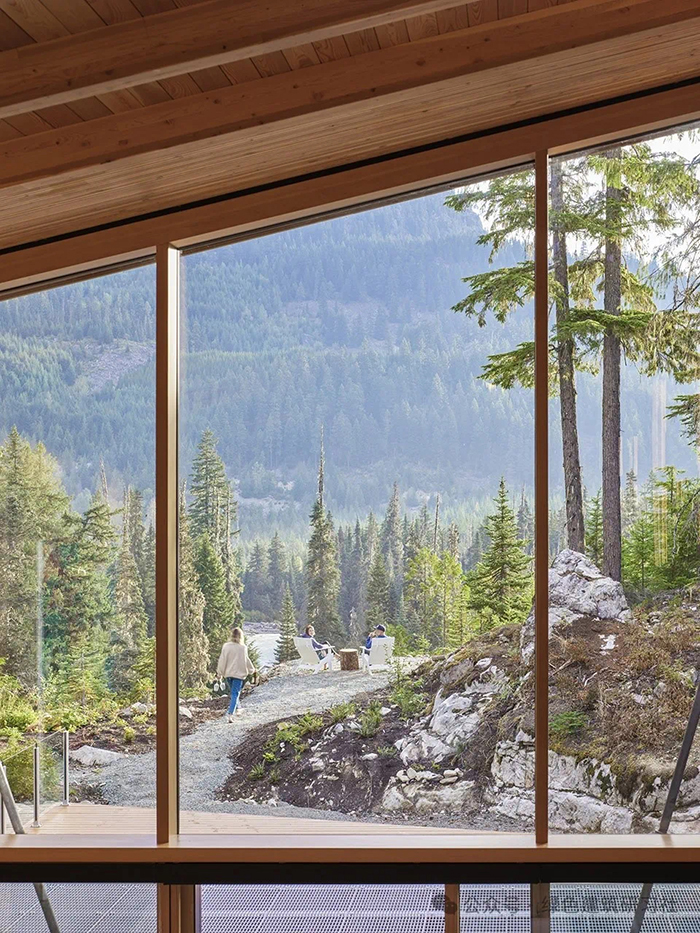

透過落地窗看風景

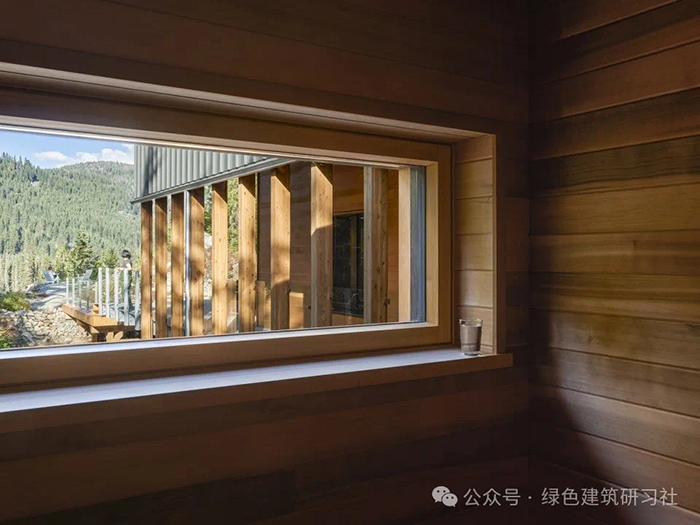

取景窗

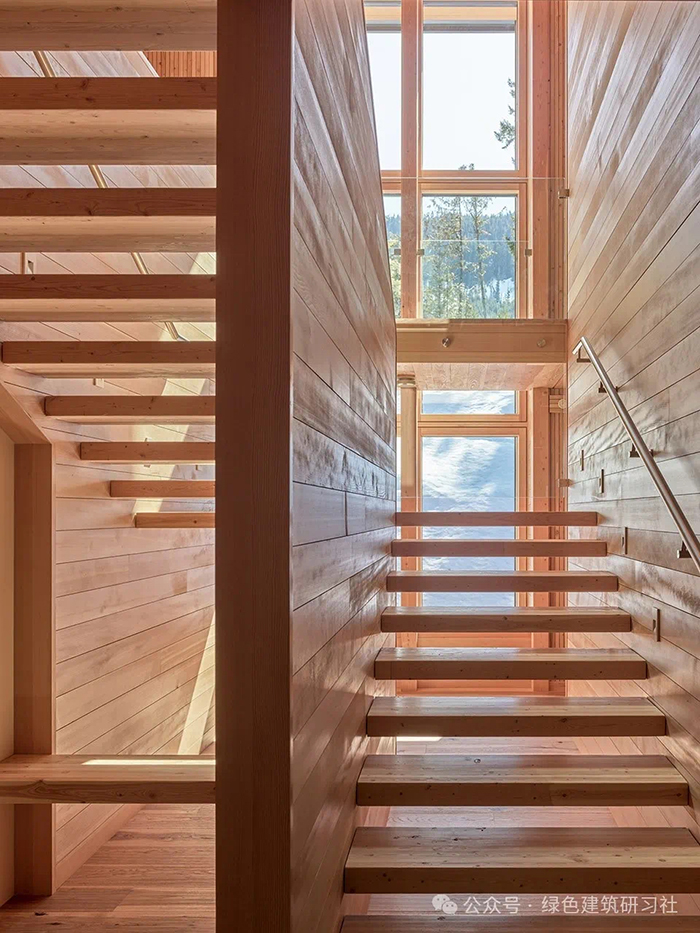

樓梯

場地歷史

SoLo小屋位于Lil’wat和Squamish原住民的傳統領地之間，這些部落在山谷中已經存在了數百年。上世紀七十年代，整個地區逐漸向度假勝地發展，最初這里是狂熱的戶外滑雪者、自然科學家和戶外探險者的“世外桃源”。長久以來，當?shù)匾粤謽I(yè)為經濟基礎，如今加拿大非常有名的滑雪場和登山區都建立在這里的次生林中。原來生長在SoLo小屋項目用地上的樹木，都在被清除后，進入了當?shù)氐牧謽I(yè)經濟循環中。

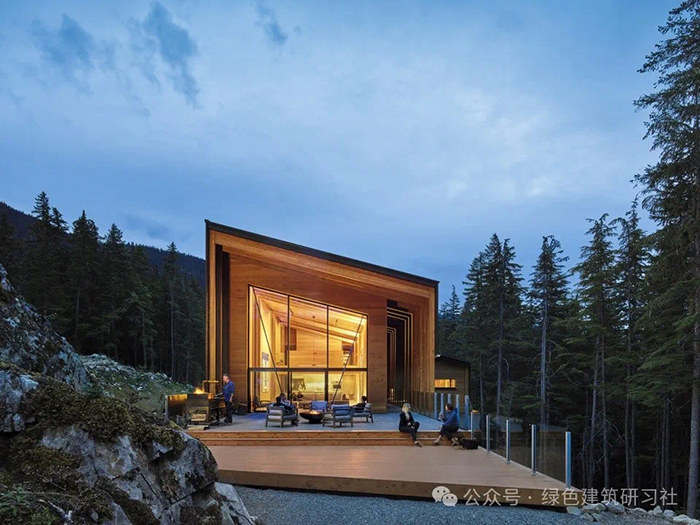

夜景

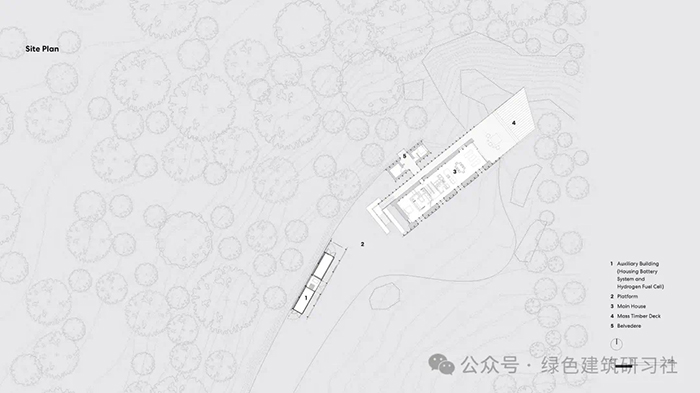

總平面圖

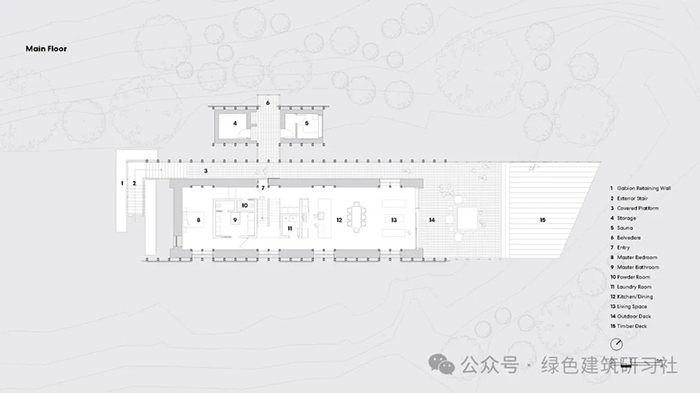

一層平面圖

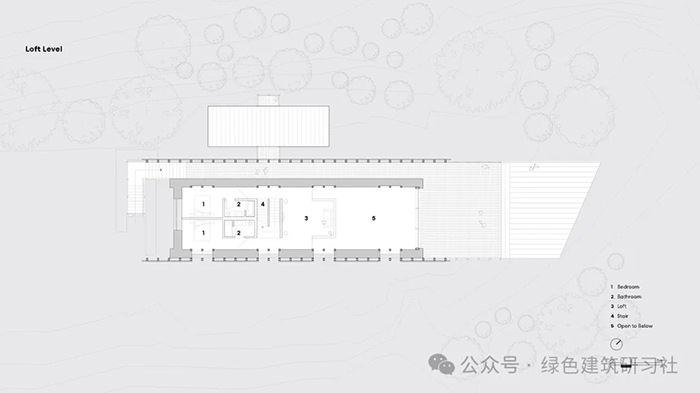

夾層平面圖

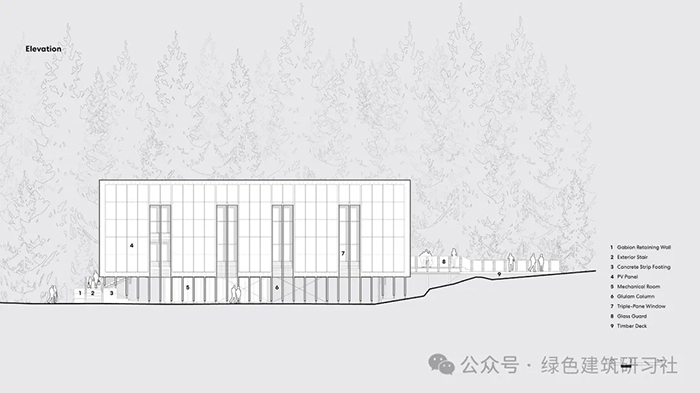

立面圖

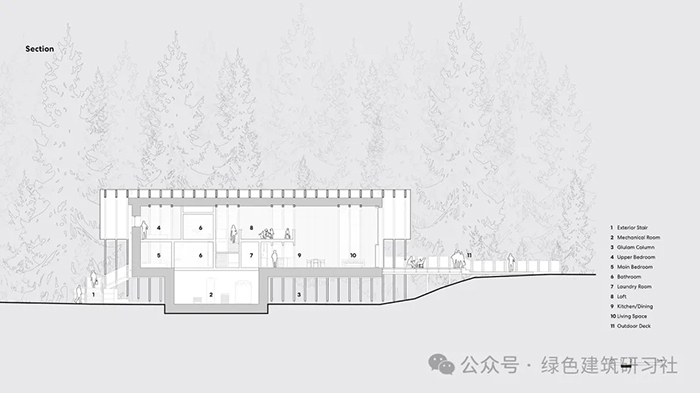

剖面圖
